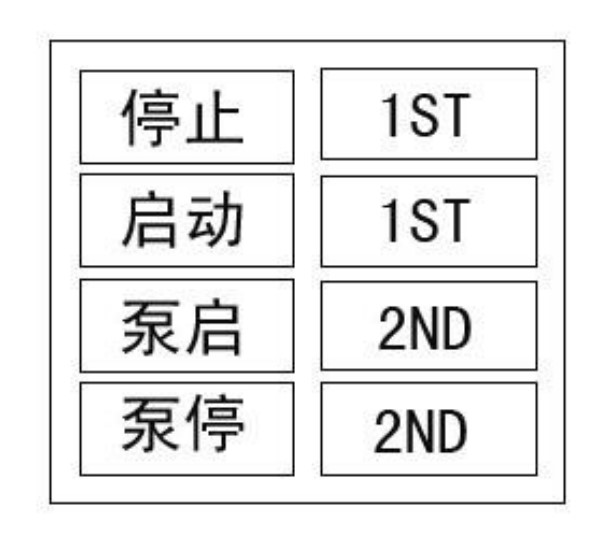

1 “停止”按鍵 按下此按鍵后，油泵電機停止運轉，各種臂架操作均不能進行。

2 “開油泵”按鍵 按下此按鍵，接通油泵電機控制電路，油泵電機啟動、運行。

3“啟油泵”按鍵 按下此按鍵，導通油泵電機控制電路，油泵電機啟動運行。

4 “停油泵”按鍵 按下此按鍵，斷開油泵電機控制電路，油泵電機停止運行。

5 “1ST左回轉”按鍵 按下此按鍵，布料機大臂向左回轉。

6 “1ST右回轉”按鍵 按下此按鍵，布料機大臂向右回轉。

7 “2ND左回轉”按鍵 按下此按鍵，布料機的小臂左回轉。

8“2ND右回轉”按鍵 按下此按鍵，布料機的小臂右回轉。

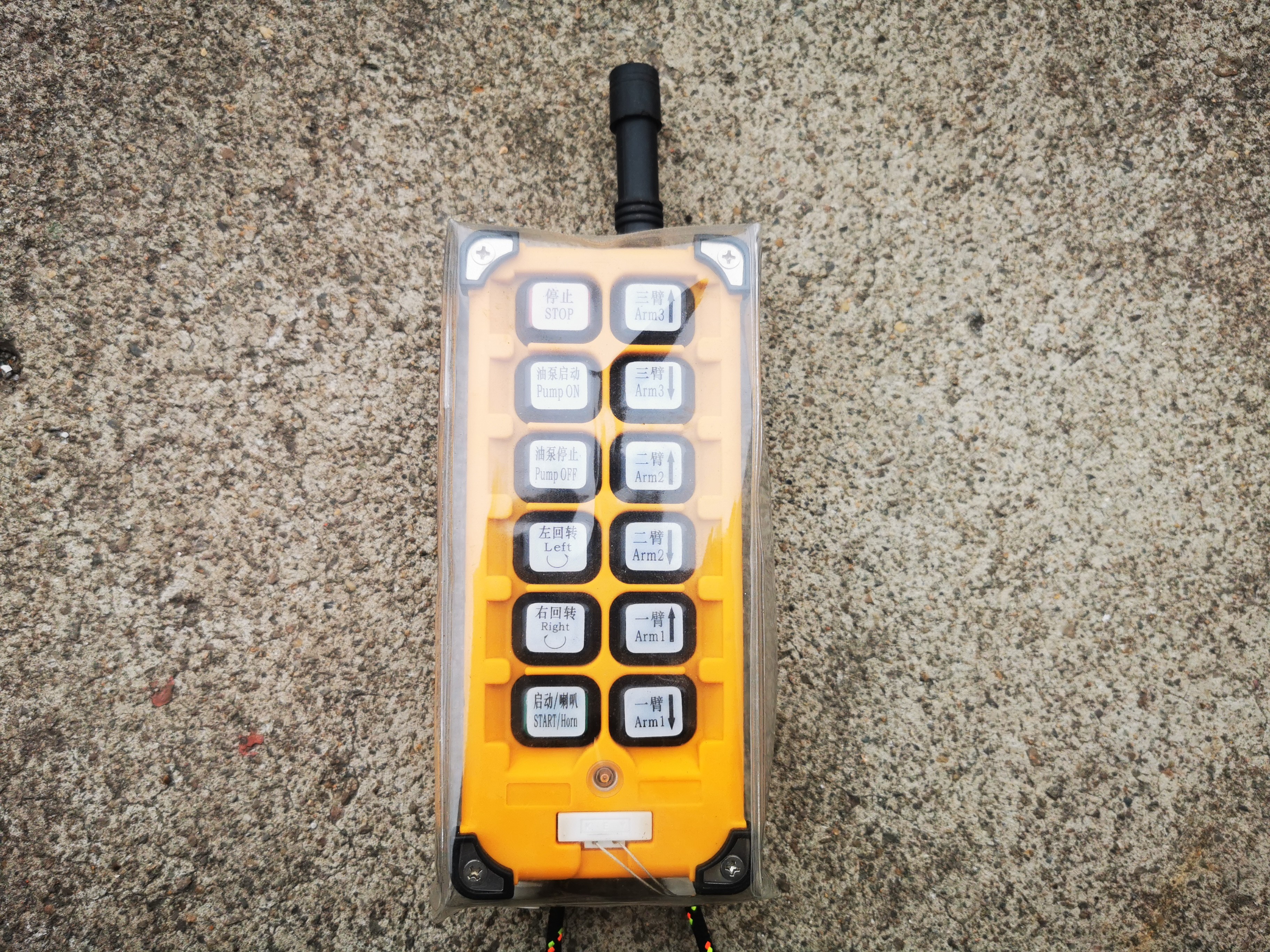

9 遙控發射器安全磁鎖 用于控制遙控發射器電源的通斷。當安全磁鎖閂嵌在凹槽中時，發射器工作電源接通， 可以操作發射器各按鍵控制布料機的動作；若拔除安全磁鎖，則無法操作。

3、注意事項 20 使用說明書

(1) 進行操作、維修之前，有關人員應仔細閱讀使用說明書；

(2) 操作員在任何時候應保證在安全狀態下才能進行對布料機的操作；

(3) 操作人員應選擇安全牢固、便于觀察整個作業面的工作位置；

(4) 只有在視線無阻的情況下才能進行操作；

(5) 每次開工時，請驗證一下急停按鈕是否有效；

(6) 作業過程中如發現故障，或在作業區域出現危險時，應立即關閉系統，直到危險情 況解除或查出故障原因并得以修復： ——按下操縱臺、有線遙控盒或無線遙控器面板上的“急停”按鈕； ——如果在無線遙控方式下，請拔除發射機的安全磁鎖； ——關斷電控柜及總電源開關；

(7) 電氣系統出現故障，須交專業維修人員處理；

(8) 操作人員離開設備或作業間隙休息時，一定要按下“急停”按鈕，如果在無線遙控 方式下，還應拔除發射機的安全磁鎖；

(9)作業結束時，首先操作“油泵停止”按鍵，停止電機運行，再按下“急停”按鈕， 其后關斷電控柜和總電源開關；

(10)檢修、維護電氣系統時應首先關斷進線電源，防止發生安全事故。
